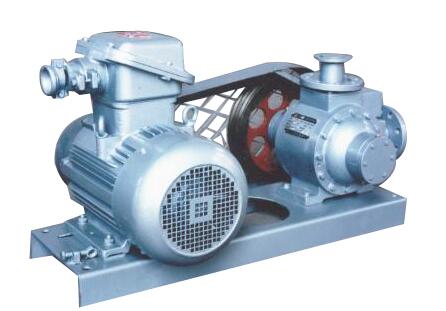

液化石油氣泵

發布時間：2019-03-08

所屬分類：

生產廠家：淄博亞泰燃氣設備制造有限公司

更多詳情：歡迎來電咨詢13805334527

產品詳情產品詢盤

淄博亞泰生產的YQB系列二甲醚泵,主要用于輸送二甲醚、液化石油氣、氯甲烷、環氧乙烷、丙烷、丙烯、丁二烯、異丁烯、甲醇等各種性質類似的揮發性液體及石油產品，特別使用于液化石油氣的裝卸車，鋼瓶灌裝，車間供料等工作場合。該泵為容積式葉片泵，其結構先進，定子曲面由復合曲線組成，兩端采用機械密封，各固定配合端面均采用“O”型密封圈，旋轉運動的配合部件均采用金屬相對應非金屬，具有使用安全可靠、一機多用的功能。

型號：
YQB ※-5型
型號意義：
YQB-液氣泵 5- 升壓范圍—（進出口壓差） ※-泵的額定流量

工作原理：

　　本泵型式為容積式葉片泵，工作靠葉片離心滑動，流量與軸的轉速有關，定子內曲面采用國內獨創的復合曲線制成，定子與轉子、擋板、葉片組成十個密封腔體，由于定子曲面是復合曲線，當轉子轉動時進口腔體積逐漸增大，并形成負壓產生吸力，從而將油液吸入，當轉子旋轉一定角度后，容積截面逐漸減小，從而將油液壓出，在吸油腔與壓油腔之間有一封油塊把吸油腔與壓油腔隔開。葉片靠離心力和兩擋板結構從而與定子內曲面緊密貼合，使泵在額定狀態下正常工作。

工作性能參數

型號	轉速n	流量Q	壓差ΔP	工作壓力P	配套電機型號	功率N	入口通徑寸	出口通徑寸	溫度范圍℃
YQB2-5	600r.P.m	2 m3/h	0.5MPa	1.6MPa	YB90L-4	1.5KW	1	1	+40 -40
YQB5-5	780r.P.m	5 m3/h	0.5MPa	1.6MPa	YB100L-4	2.2KW	1.2	1.2	+40 -40
YQB10-5	600r.P.m	10m3/h	0.5MPa	1.6MPa	YB132S-4	5.5KW	2	2	+40 -40
YQB15-5	780r.P.m	15m3/h	0.5MPa	1.6MPa	YB132S-4	5.5KW	2	2	+40 -40
YQB15-5A	780r.P.m	15m3/h	0.4MPa	1.6MPa	YB112M-4	4KW	2	2	+40 -40
YQB10-5A	600r.P.m	10m3/h	0.4MPa	1.6MPa	YB112M-4	4KW	2	2	+40 -40
YQB25-5	600r.P.m	25m3/h	0.5MPa	1.6MPa	YB160M-4	11KW	3	3	+40 -40
YQB35-5	780r.P.m	35m3/h	0.5MPa	1.6MPa	YB160M-4	11KW	3	3	+40 -40
YQB50-5	600r.P.m	50 m3/h	0.5MPa	1.6MPa	YB160L-4	15KW	4	4	+40 -40
YQB60-5	780r.P.m	60 m3/h	0.5MPa	1.6MPa	YB160L-4	15KW	4	4	+40 -40
YQB80-5	780r.P.m	80 m3/h	0.5MPa	1.6MPa	YB180L-4	18.5KW	4	4	+40 -40
